Применение мультиизмерительного интерфейса MMI6000 (мониторинг тока, протекающего через конденсатор)

Применение.
       Для продолжительного мониторинга параметров тока внутри установки компенсации реактивной мощности рекомендуется MMI6000 как аксессуар к BR6000. Данный измерительный прибор способен определять суммирующий ток всей КРМ системы, так же как и ток конденсаторных ступеней.
      Данное устройство отслеживает ток установленных конденсаторов, выходящие за рамки условия сети (т.е. гармоники тока, которые могут привести к перегрузке конденсаторов). В таких случаях регулятор отключает выбранную конденсаторную ступень до тех пор, пока данные условия имеют место. Отслеживание тока конденсаторных ступеней так же означает слежение за состоянием конденсаторов (повреждение, снижение емкости…), что дает возможность предотвратить преждевременный выход из строя ступени.

        MMI6000 увеличивает срок службы и безопасность КРМ-системы.

Метод управления.
       MMI6000 измеряет суммирующий ток внутри КРМ-системы. Для этого должны быть установлены трансформаторы тока на силовом вводе установки компенсации. Во время каждой операции включения измеренный ток сравнивается с допустимым током подключаемой ступени (ступеней). В промежутке между операциями включения отслеживается ток всей системы целиком.

- Когда измеренное значение тока ступени слишком низко (по умолчанию 60%), то данная ступень отключается. Соответствующий релейный выход дезактивируется на регуляторе BR6000 и на его дисплее отображается символ «Е» (error/ошибка) для соответствующей ступени. Так же активируется реле сигнализации (alarm relay). Включение ступени в работу возможно только в ручном режиме.
- Когда ток ступени слишком высок (по умолчанию 130%), то данная ступень так же отключается. На дисплее BR6000 отображается инвертированный символ конденсатора. Ток периодически проверяется. Когда его уровень достигает нормы, ступень включается автоматически в работу.
- Когда суммирующее значение тока всей установки слишком велико (по умолчанию 130%), ступени автоматически отключаются одна за другой и срабатывает реле сигнализации (alarm relay). Измерения тока происходят до достижения током нормальной величины. В случае нормализации ступени автоматически включаются одна за другой.

Установки MMI6000

- Режим управления: совместная работа MMI-BR6000

- Сеть: 3х-фазная

Установки BR6000: (Экспертный режим)

- Протокол: Ведущий – MMI

- Скорость передачи

- Количество подключенных MMI

- Верхний предел (%)

- Нижний предел (%)
(предел для ступеней / для всей системы)

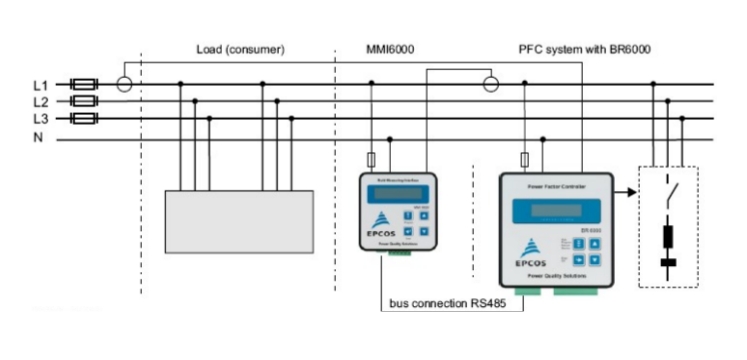

 Схема соединения:

 MMI6000 Epcos

 ВНИМАНИЕ:

Для соединения BR6000 и MMI6000 необходимо использовать экранированный кабель!
Соединение (вход и выход) необходимо производить прямо к соответствующим устройствам!
Шунтирующие резисторы внутри присоединенных устройств должны быть активированы (DIP – switch ON / DIP – включен).
