Конструкция конденсаторов

Технология MKK/MKP

Широкий диапазон применения конденсаторов в комбинации с техническими и экономическими требованиями приводит к необходимости использования различных технологий изоляции. Технология MKK/MKP, использующая металлизированную полипропиленовую пленку, стала в настоящий момент самой подходящей и экономически целесообразной для использования в низковольтных цепях коррекции коэффициента мощности. В зависимости от необходимого значения  номинального рабочего напряжения используется диэлектрическая пленка разной толщины. Металлизация (основными составнымичастями которой являются цинк и алюминий) и усовершенствованная обработка краев ленты с металлизацией переменной толщины играют значительную роль в достижении больших рабочих токов и стабильного значения емкости. Утолщенный край и специальная технология обрезки краев ленты (оптимизированная комбинация волнистой и ровной обрезки) обеспечивают максимальную эффективную поверхность для напыления металлического контактного покрытия на торцах рулона обкладок. Благодаря этому конденсатор легко переносит значительные импульсные токи. При такой обработке торцов удается избежать прогиба на краях рулона — основной причины проблем с контактной областью в традиционных конденсаторах.

Вакуумная пропитка

Активные элементы обкладок нагреваются и высушиваются на протяжении определенного периода времени. Заполнение (например, инертным газом) осуществляется после вакуумной обработки. При такой обработке удаляются воздух и влага
изнутри конденсатора. При этом удается также избежать окисления электродов. После заполнения конденсатор герметично запечатывается в соответствующий корпус (например, алюминиевый). Детально разработанный процесс обеспечивает исключительную стабильность емкости и большой срок службы конденсатора.




Самовосстановление

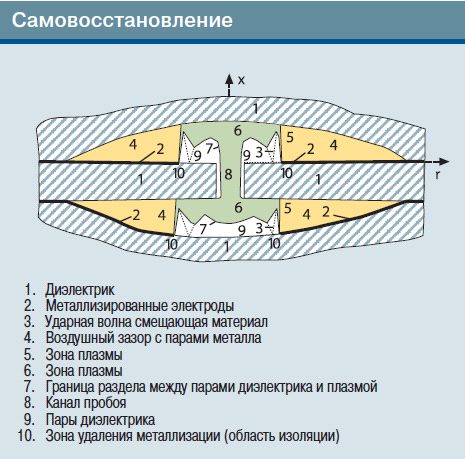

В результате тепловой или электрической перегрузки или в конце срока службы конденсатора возможно возникновение электрического про боя. Это приводит к появлению небольшой электрической дуги, которая за несколько микросекунд испаряет металлическое напыление в области пробоя. Избыточное давление газа, обусловленное высокой температурой в области пробоя, выбрасывает испаренный металл за пределы области. Таким образом, в этом месте образуется свободная от металлизации непроводящая зона. Во время и после пробоя конденсатор полностью сохраняет свою работоспособность. Связанное с пробоем изменение емкости не превышает 100 пФ и на фоне общей емкости может быть замечено только при использовании прецизионного измерительного оборудования.



Защита от избыточного давления

Электрические компоненты обладают ограниченным сроком службы.Это утверждение относится и к самовосстанавливающимся конденсаторам. Поскольку полипропиленовыеконденсаторы редко вызывают ярковыраженное короткое замыкание плавкие предохранители или автоматические выключатели в одиночку не обеспечивают достаточной степени защиты.

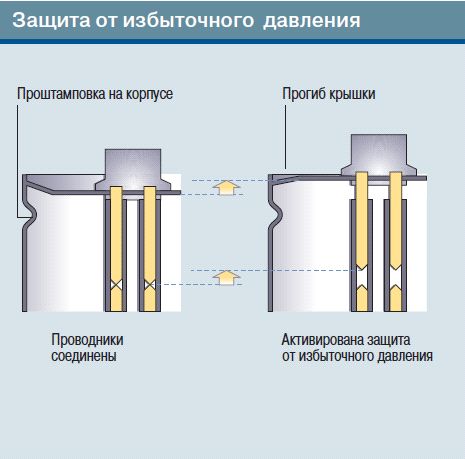

     Поэтому все конденсаторы, представленные в этом каталоге, оснащены встроенным разъединителем, срабатывающим только при избыточном давлении. Возникновение напротяжении некоторого времени многочисленных внутренних пробоев или появление тепловой или электрической перегрузки (в пределах спецификации IEC 60831) приводит к возникновению избыточного давления газа, заполняющего корпус конденсатора. Это приводит к изменению длины корпуса благодаря наличию определенной кривизны крышки, а также за счет распрямления специальной проштамповки на корпусе конденсатора. Удлинение свыше определенного уровня приводит к разъединению проводников внутри корпуса и к отключению конденсатора от электрической сети.

Внимание!
Для обеспечения правильной работы системы защиты от избыточного давления необходимо выполнение
следующих правил:

1. Ничто не должно препятствоватьперемещению эластичных элементов, т. е.
– соединительные проводникиили кабели должны быть достаточно гибкими,
– над выводами должно оставаться достаточно свободного места для расширения,
– проштамповка на корпусе недолжна удерживаться крепежным хомутом.

2. В соответствии с требованиями UL 810 не должно превышаться предельное значение тока разрушения 10 000 А.

3. Параметры механических напряжений должны быть в пределах требований стандарта IEC 60831.

Дополнительная информация

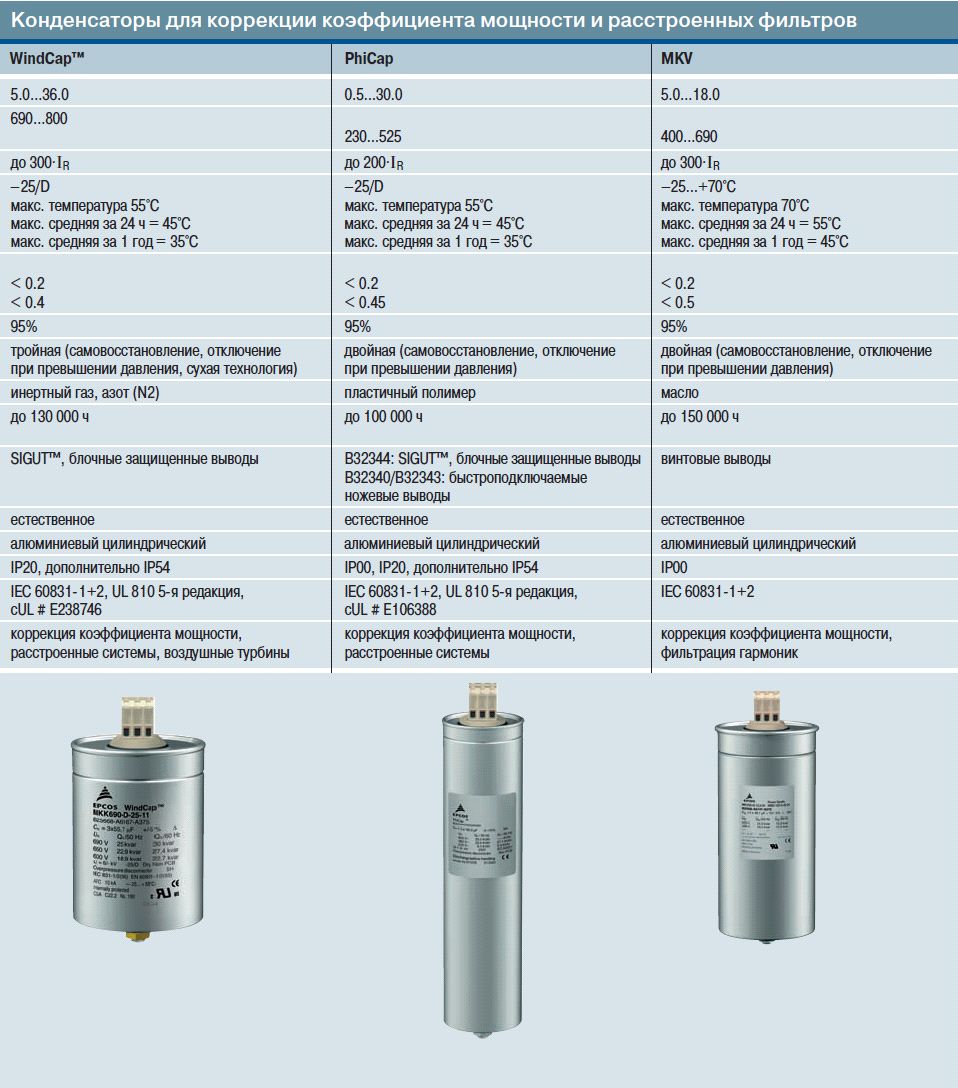

Температурный класс конденсаторов в соответствии с IEC 60831-1

Конденсаторы разделяются на несколько температурных классов. Каждый температурный класс обозначается числом и идущей после него буквой. Число означает минимальную температуру окружающей среды при которой может работать конденсатор. Верхний диапазон рабочих температур обозначается буквой (см.таблицу выше).
Срок службы конденсатора сильно зависит от температуры. Поэтому особое внимание необходимо обратить на условия теплоотвода. В корпусе устройства конденсатор должен располагаться таким образом, чтобы не подвергаться нагреву со стороны других элементов (дросселей, силовыхтоконесущих шин и т. д.). И совсем не разумно располагать конденсатор непосредственно над дросселями. Для компактных конструкций предпочтительно использовать принудительное охлаждение.

Степень защиты
конденсаторов (IPxx)

Различные модели конденсаторов имеют различную степень защиты. Она обозначается двумя буквами IP,после которых следуют две цифры. Подробнее о различных степенях защиты смотрите в соответствующей таблице на этой странице.

Номинальный ток/ максимально допустимая перегрузка по току.

Номинальный ток представляет собой ток, протекающий через конденсатор при приложении к нему переменного напряжения с номинальным значением VR и рабочей частотой f (Гц). Максимально допустимое среднеквадратическое значение тока через конденсатор приводится в его техническом описании. Постоянное превышение номинального значения тока приводит к нагреву конденсатора и значительному сокращению его срока службы. Всоответствии с требованиями IEC60831 для всех конденсаторов, перечисленных в этом каталоге, допустима максимальная токовая перегрузка IMAX = 1.3·IR. Максимальное значение токовой перегрузки учитывает совместное влияние гармоник питающего сигнала, возможного перенапряжения и допустимого отклонения емкости.

Максимально допустимая перегрузка по напряжению.

В соответствии с требованиями IEC60831 конденсаторы производства EPCOS допускают работу с определенными перегрузками по напряжению (см. таблицу). Перегрузки с напряжением более 1.15·VR приводят кзаметному сокращению срока службы конденсатора и не должны повторяться более 200 раз на протяжении всего срока службы. Перегрузки более 1.3·VR недопустимы вообще. Для обеспечения этих условий
должны использоваться соответствующие цепи защиты (например, молниезащита).
