Контакторы (пускатели) EPCOS для косинусных конденсаторов

EPCOS AG, Германия

 контактор для косинусных конденсаторов


  • Превосходно демпфируют пусковой ток
  • Большой срок службы силовых контактов пускателя
  • Плавное подключение конденсатора для продления срока службы
  • Малые омические потери
  • Дополнительная контактная группа для предварительного заряда конденсатора
  • Зарядные резисторы в защищенном исполнении
  • Простой доступ для подключения кабеля

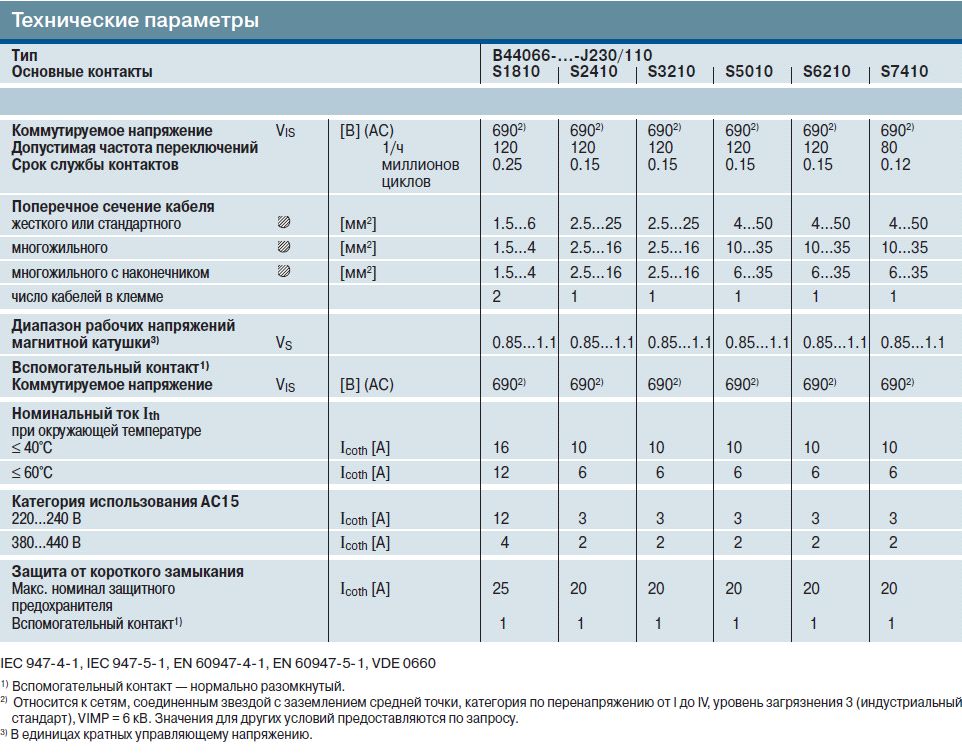

Техническая информация
B44066S1810J230   380-400В   12,5 квар
B44066S2410J230   380-400В  20 квар
B44066S3210J230   380-400В  25 квар
B44066S5010J230   380-400В  33 квар
B44066S6210J230   380-400В  50 квар
B44066S7410J230   380-400В  75 квар
B44066S9010J230   380-400В  80 квар
B44066S9910J230   380-400В  100 квар
 Скачать каталог

Контакторы (пускатели) для коммутации стандартных трехфазных конденсаторов или расстроенных фильтров

 При подключении конденсатора к цепи переменного напряжения возникает в большей или меньшей степени демпфированная резонансная цепь. При этом кроме обычного номинального рабочего тока через конденсатор протекает большой пусковой ток, значительно (до 200 раз) превышающий номинальное значение. Поэтому для коммутации конденсаторов должны использоваться быстродействующие пускатели с малым дребезгом контактов.
Дополнительная контактная группа, замыкаемая немного раньше основной, ограничивает и демпфирует большие броски пускового тока за счет подключения зарядных резисторов. В противном случае броски тока могут привести к свариванию силовой контактной группы и негативно повлияют на срок службы конденсатора. Ограничение пускового тока позволяет также избежать провалов в напряжении во время переходных процессов.
  Каждая дополнительная контактная группа связана с ярмом пускателя при помощи постоянного магнита.
Дополнительный контакт замыкается до срабатывания главной контактной группы и размыкается только
после уверенного замыкания основного контакта. Такая особенность контактной группы гарантирует стабильную и эффективную работу на протяжении всего срока службы. Пускатели конденсаторов предназначены для прямой коммутации батарей конденсаторов с малой индуктивностью и с малыми внутренними потерями (IEC 60831, VDE 0560) без дополнительных дросселей. Использование пускателей позволяет снизить пусковой ток батареи конденсаторов до уровня < 70·IR без использования дополнительных демпфирующих резисторов и внешних коммутирующих устройств.
  Контактная группа пускателей устойчива к свариванию при пиковых пусковых токах до 200·IR. Резервные предохранители должны быть рассчитаны на ток 1.6…1.8·IR. Все пускатели конденсаторов снабжены нормально разомкнутым вспомогательным контактом.

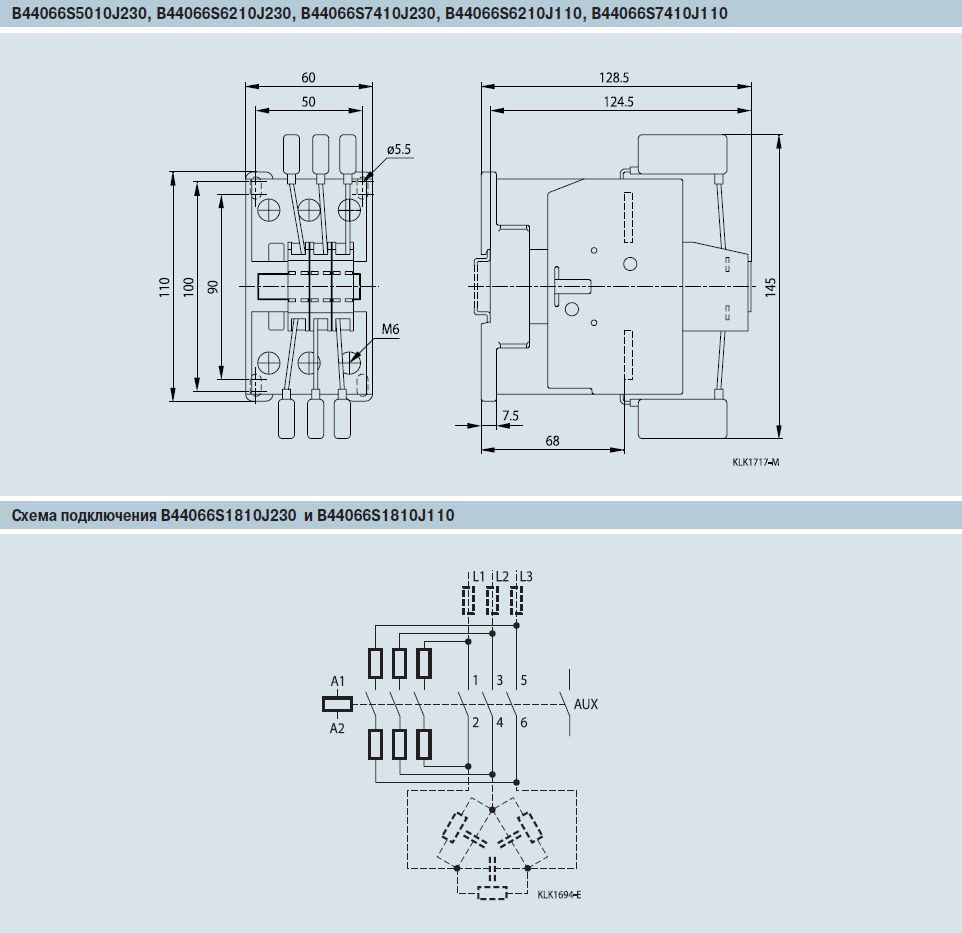

 Скачать техническую информацию - контакторы B44066S....
