• нены инертным газом.

• Сухой тип.

• Тройная система защиты.

• Для использования вне помещений.

Общее описание

Oсознание необходимости повышения качества сигнала в энергетических сетях приводит к тому, что коррекция коэффициента мощности используется все шире и шире. Повышение качества питающего сигнала — увеличение коэффициента мощности — снижает затраты и приводит к быстрому возврату инвестиций. В силовых распределительных сетях низкого и среднего напряжения коррекция коэффициента мощности позволяет оптимизировать фазовые сдвиги (cos ϕ) и стабильность напряжения питания за счет генерации
соответствующей реактивной мощности. Благодаря этому может быть заметно увеличена надежность и пропускная способность распределительных сетей.
  Коммунальные предприятия и энергетические компании требуют устанавливать корректирующие конденсаторы как можно ближе к реактивной нагрузке. Основные цели — снижение потерь при распределении электроэнергии, увеличение коэффициента мощности и увеличение стабильности напряжения должны достигаться без дополнительных инвестиций в существующие распределительные сети. В ряде случаев,
например в сельской местности, где отсутствуют крупные промышленные потребители электроэнергии, корректирующие конденсаторы могут располагаться на столбах низковольтных воздушных распределительных сетей.
  Современные конденсаторы семейства PoleCap представляют совершенно новый подход к разработке
систем фиксированной коррекции коэффициента мощности в распределительных сетях.
  Конденсаторы семейства PoleCap используют технологию MKK/MKP, используемую в широко распространенных семействах конденсаторов PhiCap и PhaseCap. Усовершенствования базовой технологии направлены в первую очередь на увеличение срока службы конденсаторов, что становится особенно важным при использовании их вне помещений и зачастую в труднодоступных местах.

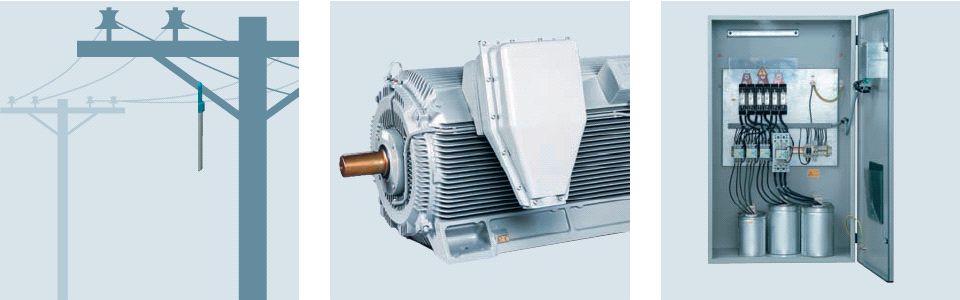

Применение

■ Установка на столбах. Конденсаторы устанавливаются вне помещений на столбах низковольтных воздушных распределительных сетей,  широко используемых энергетическими компаниями для доставки  электроэнергии потребителям.
■ Цепи фиксированной коррекции коэффициента мощности отдельных нагрузок, особенно в случае расположения конденсатора во влажной или пыльной атмосфере (например, на пилорамах или цементных заводах).
■ Системы автоматической коррекции коэффициента мощности. Предустановленные разрядные резисторы и соединительные кабели снижают стоимость монтажа системы и повышают ее надежность.

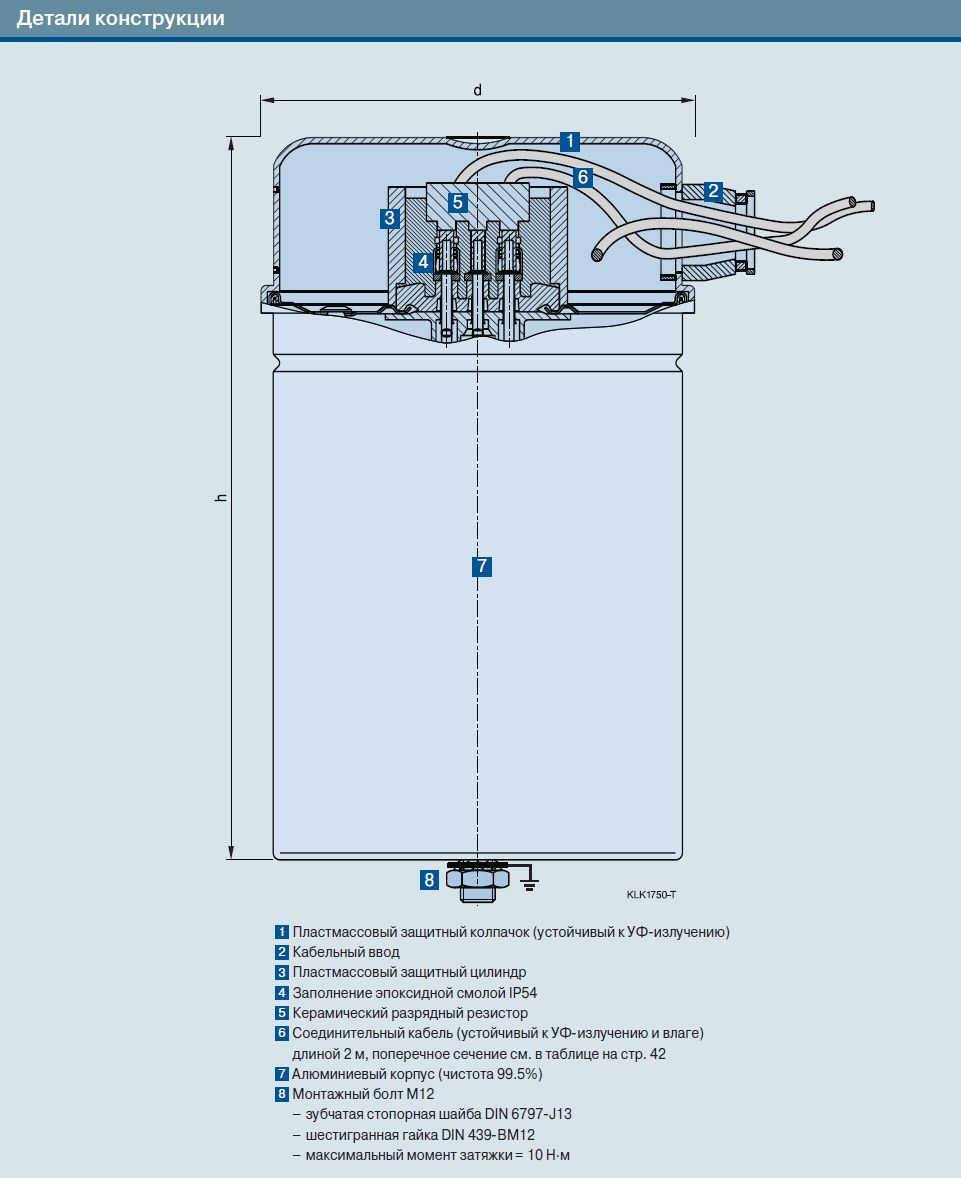

Особенности конструкции

Конденсаторы семейства PoleCap используют технологию MKK/MKP и обеспечивают следующие преимущества:

■ Предустановленные на конденсаторах соединительные проводники снижают объем работ при монтаже и увеличивают надежность.
■ Прекрасный теплоотвод благодаря конструкции с одним корпусом.
■ Заземление осуществляется при помощи монтажного болта М12.
■ Малые габаритные размеры и вес конденсатора.
■ Простая установка и монтаж.

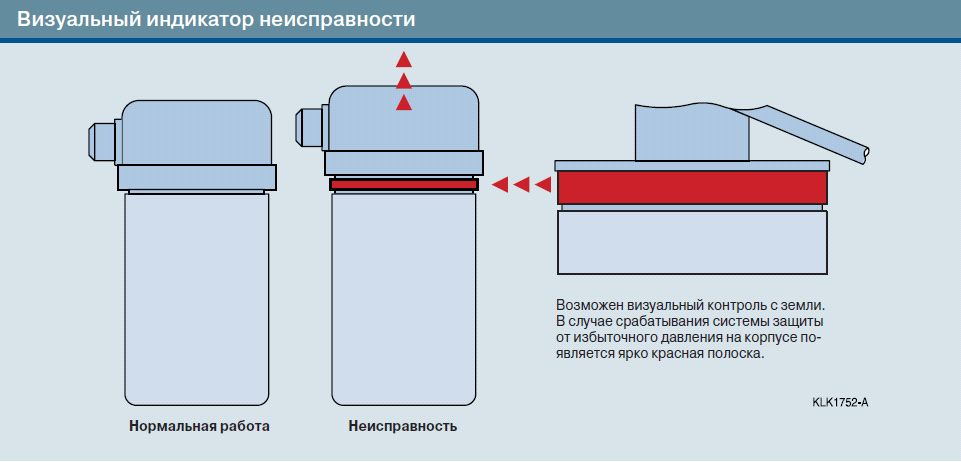

■ Хорошо видимый с земли индикатор неисправности.

Электрические

■ Большой срок службы.
■ Конструкция с волнистой обрезкой обеспечивает первоклассную устойчивость к пусковым токам.
■ Малый коэффициент потерь.
■ Большое сопротивление изоляции.

Безопасность

■ Во время работы все находящиеся под напряжением части расположены внутри корпуса.
■ Самовосстановление.
■ Сухая технология.

■ Трехфазный разъединитель при превышении давления.
■ Разрядные резисторы.
■ Высоковольтная изоляция.

Окружающая среда

■ Высокая прочность изоляции для установки вне помещений (15 кВ в соответствии с IEC 60831)
■ Защита выводов, кабельный ввод и соединительный кабель изготовлены из материалов, устойчивых к
погодным условиям, ультрафиолетовой радиации и старению.
■ Кабель устойчив к ультрафиоле товому излучению и не поддерживает горения.
■ Корпус из чистого алюминия обладает оптимальной устойчивостью к коррозии.
■ Двойная защита выводов обеспечивает защиту от опасных частиц, попадания твердых тел, пыли и повышенной влажности.

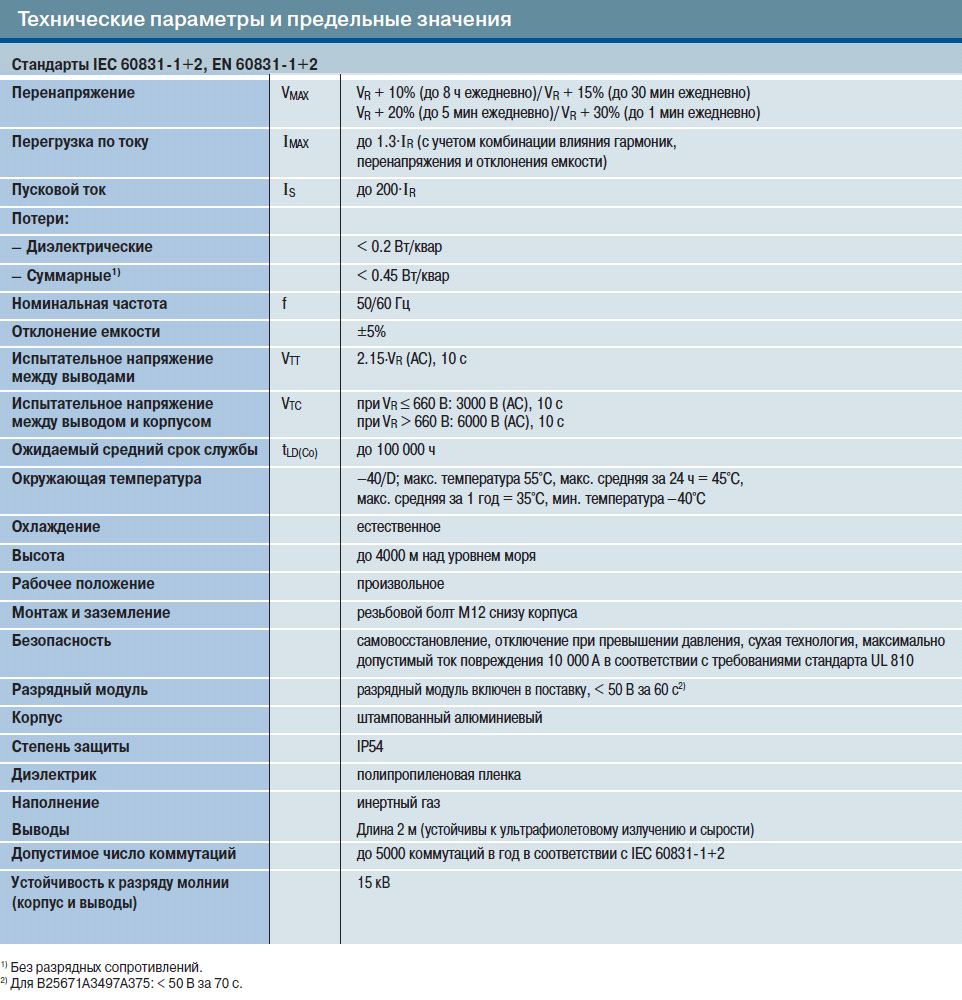

Испытания

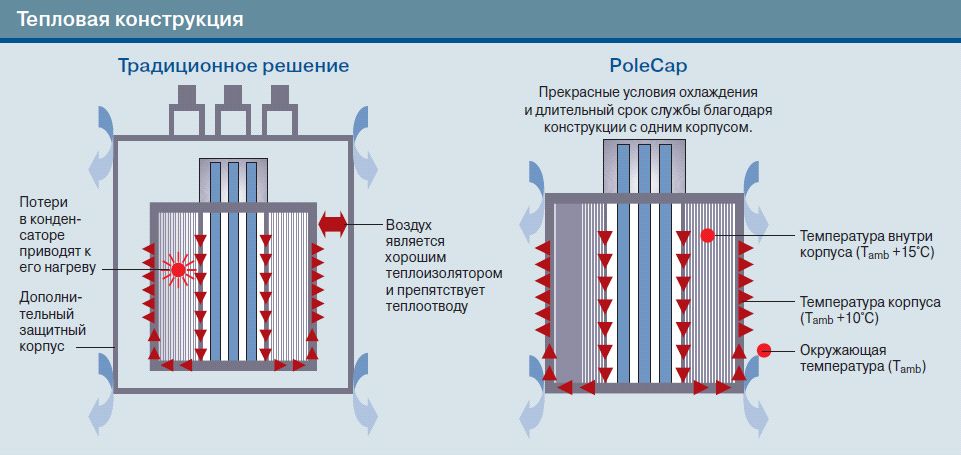

Конденсаторы семейства PoleCap прошли все испытания требуемые организациями VDE и ERDA, основанные на международных стандартах для конденсаторов коррекции коэффициента мощности (IEC 60831). Кроме того, конденсаторы PoleCap демонстрируют прекрасные параметры по температурным испытаниям. По сравнению с традиционным вариантом с дополнительным стальным корпусом, конденсаторы Pole&Cap способны работать при пониженной температуре окружающей среды. Кроме того, лучшие условия охлаждения, обусловленные особенностью конструкции с единым корпусом, продляют срок службы конденсатора и обеспечивают повышенную надежность.

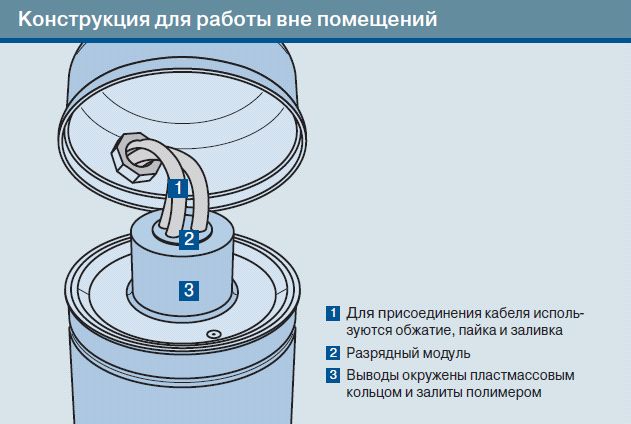

Двойная защита выводов при помощи пластмассового колпачка и полимерной заливки защищает выводы конденсатора от:
■ сырости и дождя,
■ пыли,
■ потери контакта при воздействии вибрации,
■ изгиба кабеля (например, различными животными),
■ проникновения живых существ.
