Антирезонансный фильтр гармоник EPCOS

Дроссель

Каталог скачать


Особенности
■ Работа при высоком коэффициенте гармоник в нагрузке
■ Очень малые потери
■ Высокая линейность
■ Малые шумы
■ Удобство монтажа
■ Большой срок службы
■ Тепловая защита (нормально замкнутый контакт)

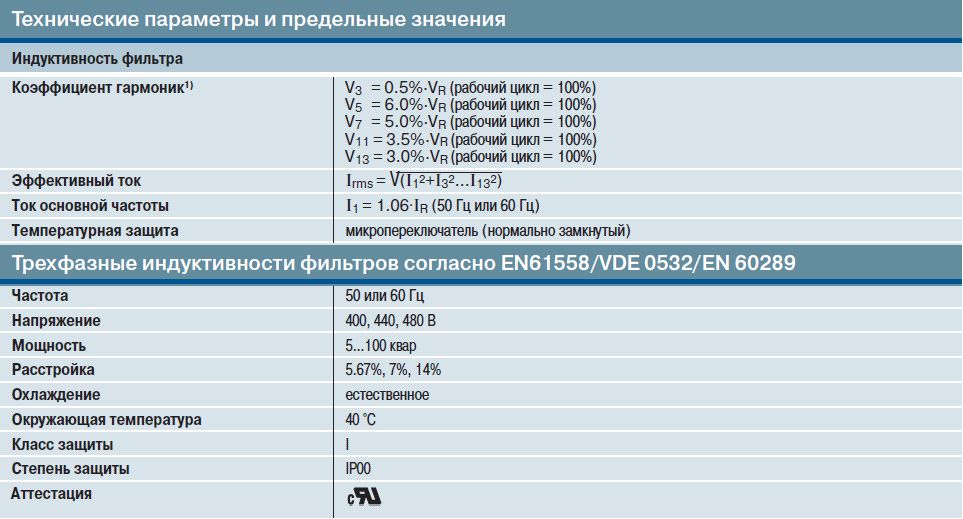

Общие характеристики

Электроэнергия является важно движущей силой любого производства и эффективности ее использования должно уделяться первостепенное внимание. Уменьшение токовой нагрузки на сети благодаря коррекции коэффициента мощности позволяет заметно сэкономить электроэнергию.
Значительный рост использования современной электронной аппаратуры (управляемые приводы, источники бесперебойного питания и т. д.) приводит к возникновению нелинейных токов, нагружающих электросеть
гармониками.
Подключение силового конденсатора для коррекции коэффициента мощности образует с трансформатором питания резонансную цепь.
Опыт показывает, что резонансная частота такой цепи обычно составляет 250…500 Гц, т. е. лежит в диапазоне 5-й…7-й гармоник сетевого напряжения.
Резонанс может привести к возникновению следующих нежелательных эффектов:
– перенапряжению на конденсаторе,
– перенапряжению на трансформаторе и распределительных сетях,
– интерференции с измерительным и управляющим оборудованием, компьютерами,
– резонансному усилению гармоник,
– искажению формы питающего напряжения.
  Резонансных эффектов можно избежать за счет подключения последовательно с конденсатором специальной фильтрующей индуктивности. Расстроенные системы настраиваются таким образом, чтобы их собственная резонансная частота лежала ниже самой низкой гармоники сетевого напряжения.
На частотах выше резонансной расстроенный фильтр служит чисто индуктивной нагрузкой для гармоник.
На частоте питающей сети 50 Гц расстроенный фильтр является чисто емкостной нагрузкой и позволяет
корректировать коэффициент мощности.
