Миниатюрные импульсные источники питания от фирмы Zettler Magnetics

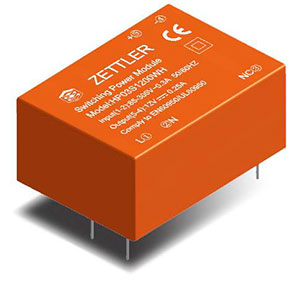

Компания Zettler Magnetics, подразделение корпорации Zettler Group, специализируется на производстве индуктивных компонентов (трансформаторы силовые и высокочастотные, катушки индуктивности, фильтры и т.д.) Так же компания, используя свои компоненты, производит компактные импульсные источники питания, предназначенные для монтажа на плату.

В обычных источниках питания линейный регулятор обеспечивает желаемое выходное напряжение, рассеивая избыточную мощность в виде тепла. Электрическая эффективность таких устройств очень низкая, а размеры достаточно велики из-за необходимости использовать для охлаждения радиаторы. Импульсные источники питания построены по другому принципу - выходное напряжение регулируется путём переключения элементов, накапливающих энергию (как правило, это индуктивные элементы). Переключение осуществляется с помощью мощных транзисторов на высоких частотах. Поскольку транзисторы работают в ключевом режиме (находятся в одном из положений «включено» или «выключено») падение напряжения на них минимально и, следовательно, рассеиваемая мощность так же небольшая. Работа схемы управления на высоких частотах позволяет применять компактные трансформаторы, что значительно уменьшает габариты конструкции. Управляются ключи контроллером на интегральной микросхеме – он осуществляет контроль за выходными параметрами и выдаёт управляющий сигнал на транзисторы.

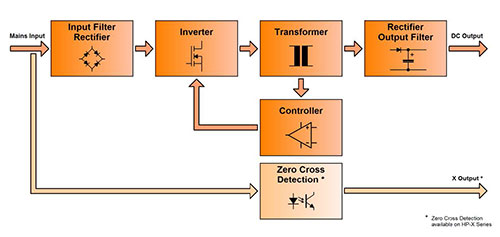

Функциональная схема импульсного источника питания представлена на рисунке.

Первым блок – это входной фильтр и ступень выпрямителя, которые преобразует напряжение сети в нестабилизированное постоянное напряжение. Поскольку форма выходного напряжения далека от идеальной, его дополнительно подают на схемы линейного фильтра и цепи коррекции коэффициента мощности (PFC), находящиеся в этом блоке.

Следующая ступень – инвертор, преобразующий нестабилизированное напряжение постоянного тока в переменный ток высокой частоты. Преобразование осуществляется схемой, построенной на транзисторных ключах и первичной обмотке высокочастотного трансформатора. Выходное напряжение на вторичной обмотке трансформатора определяется количеством энергии, подаваемой со схемы генерации на первичной обмотке.

Поскольку преобразование энергии происходит на высокой частоте можно применять трансформатор с гораздо меньшими габаритами. Для предотвращения потерь в трансформаторе и повышения КПД применяют ферритовые сердечники.

С выхода трансформатора переменное напряжение попадает на выпрямитель и сглаживается индуктивно-ёмкостным фильтром. С ростом частоты размеры компонентов фильтра могут быть уменьшены в размерах.

Для стабильной работы источника питания требуется компенсировать изменения выходной нагрузки и изменения входного напряжения - необходим контур управления обратной связью. Обычно этот контур реализован с помощью дополнительной обмотки высокочастотного трансформатора, сигнал с которой подаётся на управляющий контроллер. Кроме того, на контроллере реализованы функции контроля и защиты. Основные функциями защиты от перегрева, короткого замыкания на выходе и перенапряжения.

В источниках питания от компания Zettler есть дополнительная функциональная особенность - выход контроля перехода напряжения через «0».

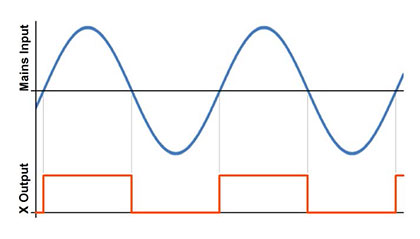

Во многих приложениях предпочтительно синхронизировать различные события с частотой и фазой сети. Например, эффективность силовых тиристорных цепей увеличивается и продлевается срок службы компонентов. Так же есть устройства (наиболее часто встречающиеся в элементах «умного дома») для которых критично устранение помех с частотой 50/60 Гц – это можно реализовать, синхронизируя встроенные аналого-цифровые преобразователи с частотой сети. Запатентованная HP-X серии источников питания оснащена встроенным детектором «X-Output» с нулевым кросс-контролем. Выход электрически изолирован от сетевого входа и контролирует частоту, а также фазу входа переменного тока. Благодаря такому решению клиенты имеют простой и экономичный способ оптимизации своего устройства.

Ознакомиться с полным перечнем выпускаемой продукции можно на сайте производителя www.zettlermagnetics.com

Получить техническую консультацию, а также заказать требуемые изделия из ассортимента Zettler Magnetics можно обратившись к официальному дистрибьютору в Украине ТД «Дискон» https://discon.ua/zettler
